Generación de Energía Eléctrica
Sistemas de Generación de Energía Eléctrica
Somos su aliado estratégico para ejecutar proyectos de rehabilitación y restauración de centrales de generación eléctrica.
Turbinas
Nos especializamos en la preparación, ajuste y montaje de turbinas de distintos tipos, con control de rotación, centrado y nivelación, conforme a sus especificaciones técnicas, planos y manuales.
Contamos con los equipos y recursos necesarios para la rehabilitación de sus elementos mecánicos cuando se requiera.
Generadores
Montamos los componentes y partes principales de estatores y rotores con un riguroso control de calidad, siguiendo normas internacionales y los procedimientos definidos por el fabricante.
Estator: montaje de carcasa, núcleo y devanado según la documentación técnica, con estrictos controles de calidad dimensional. Pruebas de media tensión para asegurar la calidad y el funcionamiento del grupo generador.

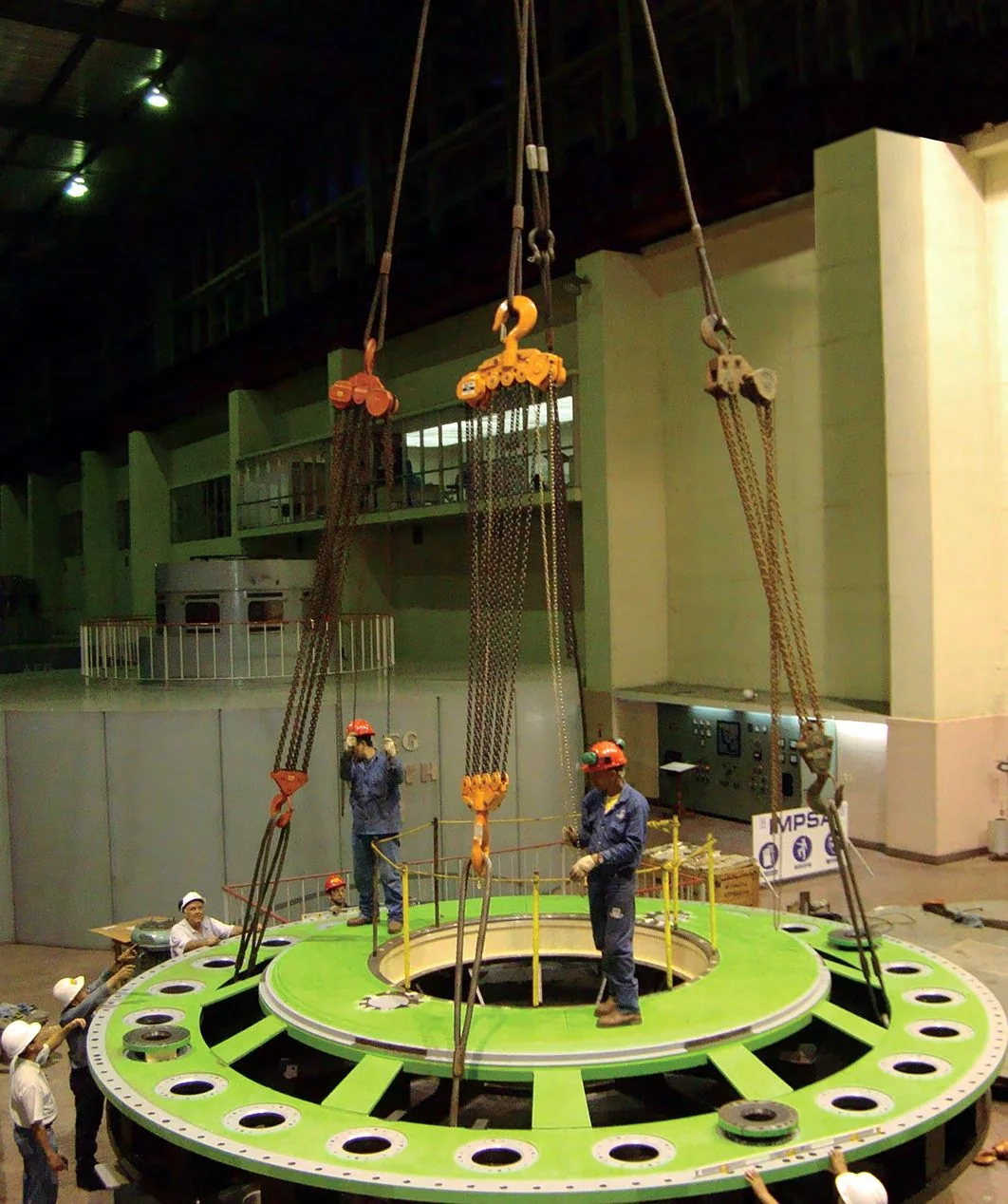

Rotor: preparación, armado, nivelación y protocolización de la araña del rotor; laminado y zunchado de la corona; inspección y pruebas dieléctricas de premontaje en polos; montaje provisional y definitivo; mediciones y protocolización de los montajes; montaje de terminales, contrapesos y pista de freno, entre otros.
Servicios auxiliares
Diseñamos, fabricamos e instalamos sistemas auxiliares mecánicos y eléctricos para unidades hidroeléctricas, cumpliendo con los planos, las especificaciones técnicas del cliente y altos estándares de calidad y seguridad. Para ello preparamos las superficies internas y externas de tuberías y accesorios mediante sandblasting, decapado, flushing y conexionado eléctrico, y controlamos en cada montaje los parámetros necesarios para garantizar el desempeño óptimo de las unidades, desde el montaje hasta la puesta en marcha y los ensayos finales.
Servicios eléctricos auxiliares
Instalación y conexión de dispositivos periféricos de monitoreo, control y supervisión del generador, la turbina, el regulador de velocidad y otros equipos:
- Pruebas de premontaje
- Montaje
- Cableado
- Arranque
- Pruebas en seco
- Pruebas de desempeño con agua
Servicios mecánicos auxiliares
- Sistema de agua de enfriamiento
- Sistema de agua de servicio
- Sistema de achique y drenaje
- Sistema separador de agua / aceite
- Sistema de aire comprimido de servicio
- Sistema de tratamiento de aceite lubricante
- Sistema de toma de aire atmosférico
- Sistema de aire para sello de mantenimiento
- Sistema de aire de igualación de presión
- Sistema de agua de enfriamiento del cojinete guía
- Sistema de agua para el sello del eje
- Sistema de agua para el drenaje de la tapa de la turbina
- Sistema de tomas de presión
- Sistema de frenos y gatos de levantamiento
- Sistema de enfriadores de aire
- Sistema de enfriamiento del cojinete combinado
- Sistema de aceite a alta presión
- Sistema de extracción de vapores de aceite
- Sistema de extracción de polvo de frenos
- Sistema de interconexión de aceite del regulador de velocidad
- Sistema de suministro de agua a la excitatriz
Nuestro alcance en proyectos hidroeléctricos
Ejecutamos los proyectos de rehabilitación de centrales hidroeléctricas como un servicio completo, organizado en cuatro fases:
Fase I – Planificación, gerencia y logística
Gerencia integral del proyecto y de obra en coordinación con el cliente; personal profesional y mano de obra calificada en las especialidades mecánica, hidráulica, eléctrica y electrónica, con su logística; sistemas de seguridad, salud y ambiente (HSE) y de aseguramiento de la calidad; planes de trabajo detallados con control de avance; e infraestructura temporal de obra (oficinas, talleres, almacenes, comedores, iluminación, comunicaciones y suministro eléctrico provisional).
Fase II – Movilización, almacenamiento y suministro de equipos
Movilización de equipos, materiales y herramientas al sitio; operaciones de carga, descarga y posicionamiento; gestión de almacén e inventarios; preservación de equipos sensibles con control ambiental; equipos auxiliares de construcción (izaje, andamios, soldadura, corte, bombas, compresores y generadores); redes temporales de aire, agua y energía; y consumibles de montaje.
Fase III – Ejecución, montaje y pruebas de calidad
Desmontaje, rehabilitación y montaje de equipos hidroelectromecánicos en taller o en el pozo de turbina-generador; soldadura estructural y de montaje (TIG, MIG/MAG, SMAW, GTAW, FCAW) con ensayos no destructivos; alineación, control de excentricidad, nivelación y verticalidad de turbinas y generadores; montaje de sistemas eléctricos auxiliares e instrumentación; preparación de superficies y pintura; e inspecciones dimensionales, funcionales, mecánicas, eléctricas y de presión, con su dossier de calidad.
Fase IV – Puesta en marcha y cierre
Preparación de equipos y sistemas para el arranque; verificación de cableado, continuidad y protecciones; calibración final de instrumentos; personal, supervisión e instrumentos durante las pruebas; soporte técnico al comisionado de los sistemas de control, protección y medición; certificación técnica de equipos; informes periódicos; actualización de la documentación conforme a obra (as-built); y desmovilización.
Montaje de sistemas hidromecánicos
TIMACA asume la rehabilitación integral del sistema hidromecánico, incluida la fabricación, soldadura y montaje de las piezas necesarias, así como la preparación de superficies metálicas mediante chorro de arena (sandblasting), chorro de agua a alta presión (waterblasting) y chorro de agua con arena (water-sandblasting).
También ejecutamos hidrodemolición de superficies de concreto y aplicación de recubrimientos de alto desempeño cuando el proyecto lo requiere.

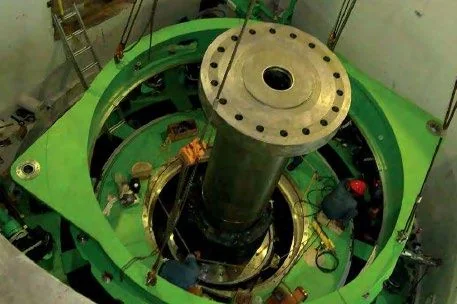

Proyecto de referencia: Central Hidroeléctrica Macagua I
Entre 2011 y 2013, para IMPSA Caribe, TIMACA ejecutó la rehabilitación de las unidades 5 y 6 de la casa de máquinas de la Central Hidroeléctrica Macagua I: desmontaje, rehabilitación, montaje, puesta en marcha y pruebas de turbinas y generadores, sistemas hidromecánicos y sistemas auxiliares mecánicos y eléctricos.
Se realizó el ensamblaje completo del estator, integrando carcasa, núcleo y bobinado conforme a especificaciones técnicas, con controles dimensionales y ensayos eléctricos; y la fabricación y montaje del rotor, incluyendo alineación, aislamiento, ensayos dieléctricos, balanceo y montaje final del conjunto generador.
Contacto
Un enfoque integral,
de principio a fin
Integramos ingeniería, procura, fabricación, montaje y pruebas conforme al alcance acordado. Identificamos interfaces, secuencias y riesgos desde la planificación para que cada actividad contribuya al resultado técnico y al programa del cliente.
